Schéma trouvé sur le net, avec mes remerciements :
http://www.geocities.com/Yosemite/2131/shspeed.html
http://www.open.hr/~dpleic/photo/Shutter.html
Matériel nécessaire :
2 X phototransistor zB BPW 40
1 résistance 5 kiloOhm
1 prise jack stéréo
1 interrupteur unipolaire
1 support pour pile 1,5 v « AA »
Options « nice to have » :
1 interrupteur bipolaire au lieu d’unipolaire
1 lampe-temoin 1,5 v
1 boîtier plastique
Montage du circuit :
Disposition des phototransistors :
Dans la diagonale du format 24 X 36, de manière à obtenir des résultats pour les rideaux horizontaux et verticaux
Ahésifs double face mousse le long des grands côtés
Utilisation : mettre l’appareil en pose T (ou B)
Centrer le « capteur » sur la fenêtre 24 X 36
Utiliser une lampe de poche pour un éclairage uniforme…
Mettre le testeur sous tension, brancher le « jack » sur l’entrée micro de la carte son du PC, lancer un enregistrement en wave à la plus haute qualité supportée par la carte et déclencher à toutes les vitesses de l’appareil
Ouvrir le fichier dans un éditeur au choix. On obtient un graphique ressemblant à ceci :
Mettre en surbrillance la zone à « mesurer »
La durée en millisecondes s’affiche : 4 millisecondes = 1/250 de seconde !!!
Pour plus de facilité, copier les résultats dans un tableau Excel préalablement rempli :
Vitesse théorique |
Temps théorique |
Temps mesuré |
Vitesse effective |
1 |
1000 |
||
2 |
500 |
||
5 |
200 |
||
10 |
100 |
||
15 |
66 |
||
20 |
50 |
||
25 |
40 |
||
30 |
33 |
||
50 |
20 |
||
60 |
17 |
||
100 |
10 |
||
125 |
8 |
||
250 |
4 |
||
500 |
2 |
||
1000 |
1 |
On obtient alors le tableau :
Vitesse théorique |
Temps théorique |
Temps mesuré |
Vitesse effective |
1 |
1000 |
1091 |
0,92 |
2 |
500 |
561 |
1,78 |
5 |
200 |
211 |
4,74 |
10 |
100 |
123 |
8,13 |
20 |
50 |
57 |
17,54 |
50 |
20 |
23 |
43,48 |
100 |
10 |
10 |
100,00 |
250 |
4 |
5 |
200,00 |
500 |
2 |
4 |
250,00 |
1000 |
1 |
2 |
500,00 |

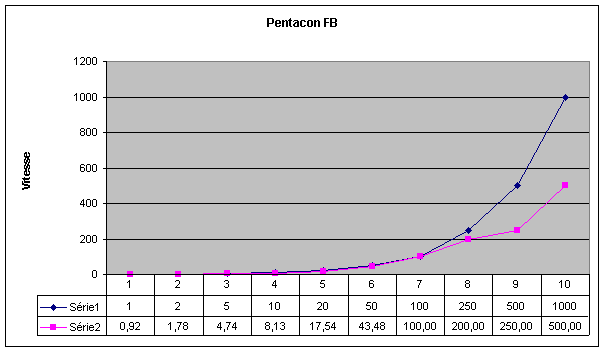

Que l’on peut reporter sur un graphique :
D’une manière générale, les appareils des années 1950 que j’ai testés ne parviennent pas à suivre la courbe des vitesses au-delà du 100e de seconde… difficile de dire si c’est un effet de l’age, ou si comme pour les voitures de la même époque les performances annoncées étaient un peu optimistes…
P.S. : convient également pour obturateurs à rideaux avec formats plus petits ou plus grands (mais informations « stéréo » pas fiables) et pour obturateurs centraux (mais informations « stéréo » inutiles)
Dirapon, 23 octobre 2005
